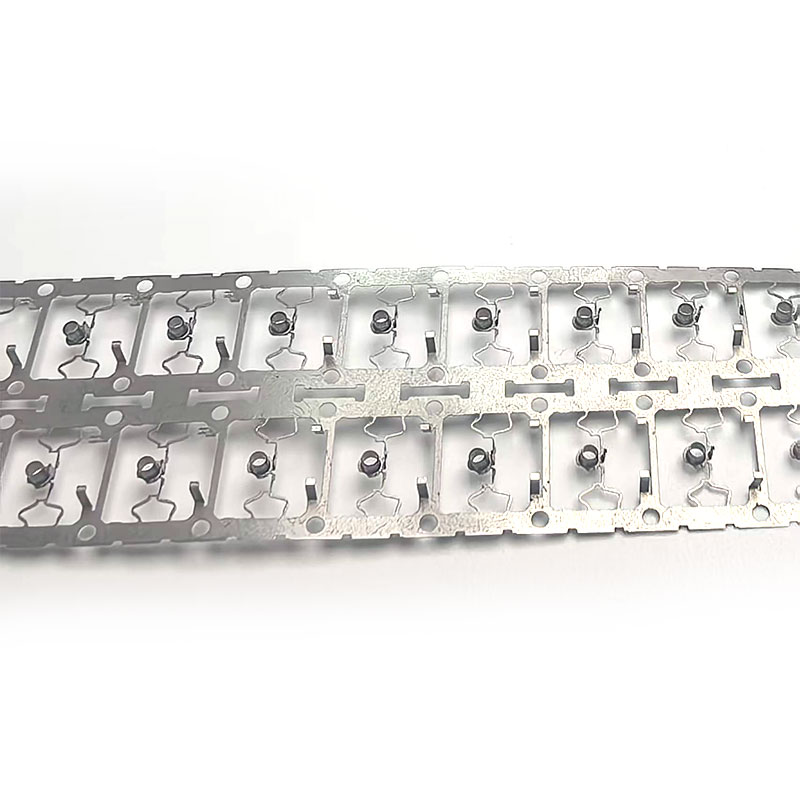

Електронни части за прецизно щампованеса от съществено значение за производството на компактни, проводими и много точни компоненти, използвани в конектори, сензори, автомобилна електроника и комуникационни устройства.Qirenсъчетава прецизно щамповане с EDM технология за производство на сложни метални компоненти с толеранси на размерите до ±0,005 mm, поддържайки както разработването на прототипи, така и производството в голям обем.
Тъй като електронните продукти стават по-малки, по-тънки и по-интегрирани, производителите се нуждаят от метални компоненти, които могат да поддържат тесни размери, като същевременно осигуряват стабилна проводимост, механична якост и надеждна производителност на сглобяване. Електронното прецизно щамповане осигурява ефективен начин за оформяне на клеми, контактни компоненти, екраниращи части, пружинни елементи и други сложни метални конструкции в производствен мащаб. Чрез комбиниране на EDM производство на матрици, прецизно щамповане, интелигентна инспекция и контрол на процеси, Qiren предоставя персонализирани решения за електроника, автомобилна електроника, медицинско оборудване и комуникационни приложения. Неговата отчетена възможност за толеранс на размерите ±0,005 mm, адаптивността на материала и контрола на качеството на повърхността правят прецизното щамповане подходящо за взискателни приложения на електронни компоненти.
Съдържание
- Защо частите за електронно прецизно щамповане са важни?
- Какви са основните предимства?
- Кои материали могат да се използват?
- Как се произвеждат частите за прецизно щамповане?
- Къде се използват?
- Как купувачите трябва да изберат доставчик за прецизно щамповане?
- Често задавани въпроси
- Заключение
Защо частите за електронно прецизно щамповане са важни?
Съвременните електронни продукти все повече зависят от миниатюрни метални компоненти. Конекторна клема, екраниращ елемент, контактна пружина, компонент на батерията или проводяща опора може да са само малка част от размера на конвенционален механичен компонент, но могат директно да повлияят на работата на целия продукт.
Ето защо прецизното щамповане е повече от просто рязане и формоване на ламарина. Производственият процес трябва да контролира точността на размерите, деформацията на материала, неравностите, качеството на повърхността и повторяемостта. За електронни приложения дори малко отклонение в размерите може да повлияе на контактното налягане, силата на вмъкване, електрическата проводимост, подравняването на монтажа или продължителността на живота на продукта.
Според информацията за продукта на Qiren, неговата операция за щамповане съчетава EDM обработка на мухъл с прецизно щамповане и технологии за проверка. Компанията заявява, че нейният процес може да постигне толеранси до ±0,005 mm за подходящи приложения, включително части със сложна форма, компоненти с микродупки и ултратънки материали под 0,1 mm.
Тази комбинация прави прецизното щамповане особено ценно, когато производителите се нуждаят от повтарящи се компоненти в големи количества, без да жертват последователността на размерите.
Какви са основните предимства на електронните части за прецизно щамповане?
1. Висока точност на размерите
Прецизните електронни компоненти често изискват строго контролирани размери, за да пасват на миниатюрни модули. Усъвършенстваният дизайн на матрицата, EDM машинната обработка и контролираните параметри на щамповане могат да намалят вариациите в размерите и да подобрят консистенцията от част до част.
За съединителни клеми и други проводящи компоненти, точността на размерите влияе пряко върху производителността на свързване. Постоянната геометрия помага на производителите да поддържат предвидима сила на вмъкване, позициониране на контакта и съвместимост на монтажа.
2. Възможност за сложна геометрия
Традиционните процеси на щамповане могат да се сблъскат с ограничения, когато компонентите съдържат дълбоки канали, остри ъгли, стъпаловидни отвори, тесни участъци или други сложни елементи. Подпомаганите от EDM инструменти могат да помогнат за създаването на по-сложни структури на щампи за тези взискателни геометрии.
- Микро дупки и тесни слотове
- Стъпаловидни и вдлъбнати конструкции
- Фини контактни зони
- Характеристики с остър ъгъл
- Изключително тънки метални компоненти
- Малки пружинни и проводими структури
3. Ефективно масово производство
След като матрицата за щамповане е разработена и валидирана, процесът може да произвежда големи количества последователни части с относително кратки времена на цикъла. Това прави прецизното щамповане особено привлекателно за производителите на електроника със стабилни производствени обеми.
4. По-добро качество на повърхността
Състоянието на повърхността е критично за електрическите и механичните компоненти. Прекомерните грапавини, драскотини, деформации или грапави повърхности могат да създадат проблеми при сглобяването или да повлияят отрицателно на проводимостта и устойчивостта на износване.
Qiren описва използването на безконтактна EDM обработка и технология за огледално довършване за взискателни приложения, с отчетена грапавост на повърхността под Ra0,2 μm при приложими условия на обработка.
Кои материали могат да се използват?
Изборът на материал трябва да се основава на проводимост, якост, устойчивост на корозия, твърдост, пружинни характеристики, поведение при формоване, работна температура и изисквания за крайно приложение.
| Тип материал | Типични характеристики | Потенциални приложения |
|---|---|---|
| Медни сплави | Добра електропроводимост и формоспособност | Клеми, контакти, проводими компоненти |
| Неръждаема стомана | Сила, устойчивост на корозия, издръжливост | Електронни корпуси, пружини, структурни компоненти |
| Титан | Високо съотношение на якост към тегло и устойчивост на корозия | Специализирани електронни и медицински компоненти |
| Сплави с висока твърдост | Устойчивост на износване и механична стабилност | Изискващи прецизни компоненти и части, свързани с инструменти |
Изборът на правилния материал също влияе върху живота на матрицата и производствените разходи. Материали с висока твърдост или издръжливост може да изискват специализирани инструменти и стратегии за машинна обработка, което прави инженерния анализ важен преди масовото производство.
Как се произвеждат частите за прецизно щамповане?
Надеждният проект за прецизно щамповане обикновено започва много преди първото производство. Чертежът на компонента, спецификацията на материала, изискванията за толерантност, покритието на повърхността, годишният обем и средата на приложение трябва да бъдат прегледани по време на етапа на проектиране.
Стъпка 1: Анализ на продукта и чертежа
Инженерите оценяват геометрията, допустимите отклонения, дебелината на материала, посоката на формоване, критичните размери и потенциалните рискове при производството. Ранният анализ на дизайна може да помогне за идентифициране на характеристики, които могат да създадат деформация, напукване, прекомерни грапавини или трудна поддръжка на инструмента.
Стъпка 2: Прецизен дизайн на матрицата
Матрицата за щамповане определя колко точно може да бъде оформен крайният компонент. За сложни електронни части EDM обработката може да се използва за създаване на фини структури и високопрецизни характеристики на матрицата.
Стъпка 3: Подготовка на материала
Избраната метална лента или лист трябва да отговаря на необходимата дебелина, механични свойства и състояние на повърхността. Консистенцията на материала е особено важна, когато са включени изключително строги допуски.
Стъпка 4: Щамповане и оформяне
По време на производството материалът преминава през контролирани операции на щамповане, за да се постигнат рязане, огъване, щанцоване, формоване или прогресивни характеристики. Стабилните параметри на процеса спомагат за поддържане на повторяемостта в цялата производствена партида.
Стъпка 5: Проверка на размерите и повърхността
Инспекцията проверява критичните размери и открива потенциални дефекти. Qiren съобщава, че използва оборудване за триизмерно измерване, оборудване за оптична проверка и тестване на твърдостта като част от своя процес за контрол на качеството. Докладите за качество на партидите също могат да поддържат проследимостта на производството и приемането от страна на клиентите.
Къде се използват?
Компонентите за електронно прецизно щамповане се използват в множество индустрии, защото могат да комбинират малки размери с висока повторяемост и функционална надеждност.
Потребителска електроника
Смартфони, лаптопи, устройства за носене и други компактни продукти изискват миниатюрни метални компоненти, които се вписват точно в ограничени вътрешни пространства. Приложенията могат да включват държачи за SIM карти, интерфейсни компоненти тип C, контактни терминали и метални конструкции, свързани с FPC.
Автомобилна електроника
Нарастващото използване на електронни системи за управление и електрически превозни средства разшири търсенето на прецизни проводими и механични компоненти. Потенциалните приложения включват компоненти, свързани с батерии, релейни пружини, клеми, сензорни компоненти и системи за електрическо свързване.
Медицинско оборудване
Медицинските устройства могат да изискват миниатюрни компоненти с контролирани размери и надеждно качество на повърхността. Прецизно щамповани метални части могат да се използват в компоненти на микроинструменти, корпуси на устройства и други специализирани възли, където последователността на размерите е от съществено значение.
Комуникационно оборудване
Комуникационните устройства и електронните модули с висока плътност разчитат на точни съединители и проводими компоненти. Прецизното щамповане може да поддържа производството на компактни контактни структури, които изискват последователна геометрия по време на многократно сглобяване.
Как купувачите трябва да изберат доставчик за прецизно щамповане?
Изборът на правилния доставчик не е просто въпрос на сравняване на единични цени. За прецизните електронни компоненти възможностите за инструментална екипировка, системите за инспекция, материалният опит, инженерната поддръжка и мащабируемостта на производството могат да имат по-голямо влияние върху общата цена на проекта.
Преди да направят поръчка, купувачите трябва да оценят следните точки:
- Възможност за размери:Потвърдете дали доставчикът може постоянно да отговаря на изискваните толеранси.
- Експертиза в инструментите:Прегледайте дизайна на матрицата, EDM, поддръжката и възможностите за оптимизация на доставчика.
- Материален опит:Уверете се, че производителят разбира избраната медна сплав, неръждаема стомана, титан или друг материал.
- Възможност за проверка:Проверете дали критичните размери могат да бъдат измерени с помощта на подходящо CMM, оптично или друго оборудване за проверка.
- Мащабируемост на производството:Уверете се, че доставчикът може да премине от прототип или пробни партиди към стабилно масово производство.
- Документация за качество:Поискайте доклади от инспекции и ясно определени критерии за приемане.
- Инженерна комуникация:Отзивчивият технически екип може да намали ненужните ревизии на инструментите и производствените забавяния.
Qiren заявява, че неговата операция по щамповане поддържа както пробно производство на малки партиди, така и производство в по-голям мащаб. Неговата производствена информация също така подчертава съоръжение от 3000 квадратни метра, повече от 50 служители и екип за научноизследователска и развойна дейност, представляващ приблизително 15% от работната сила. Компанията отчита износ в повече от 20 страни и региони.
Често задавани въпроси
Какво представляват електронните части за прецизно щамповане?
Частите за електронно прецизно щамповане са точно оформени метални компоненти, произведени чрез процеси на прецизно щамповане за електронни и електромеханични приложения. Те могат да включват клеми, контакти, пружини, екраниращи компоненти, проводими опори и други миниатюрни части.
Какъв толеранс може да постигне прецизното щамповане?
Достижимият толеранс зависи от материала, геометрията, дебелината, дизайна на инструменталната екипировка и производствените условия. Qiren съобщава за допустими отклонения на размерите до ±0,005 mm за подходящи приложения за прецизно щамповане. Действителните допуски трябва да бъдат потвърдени спрямо конкретния чертеж на детайла.
Могат ли сложните електронни компоненти да бъдат персонализирани?
да Персонализирано прецизно щамповане може да се разработи около чертежи на клиента, 3D модели, спецификации на материалите, размери, толеранси, повърхностни изисквания и производствени обеми. Производството на матрици с помощта на EDM е особено полезно за сложни конструкции, които са трудни за производство с конвенционални инструменти.
Кои индустрии използват прецизни електронни компоненти за щамповане?
Основните области на приложение включват потребителска електроника, автомобилна електроника, медицинско оборудване, комуникационно оборудване, продукти за интелигентен дом и други прецизни електронни модули.
Как мога да поискам оферта?
Предоставянето на 2D чертеж или 3D CAD файл, информация за материала, годишно количество, критични толеранси, изисквания за покритие на повърхността и очакван график за доставка може да помогне на производителя да оцени проекта и да подготви по-точна оферта.
Заключение
Тъй като електронните устройства продължават да стават по-малки и по-сложни, точността на производството става все по-важна. Електронното прецизно щамповане осигурява практична комбинация от последователност на размерите, способност за сложно формоване, гъвкавост на материала, качество на повърхността и мащабируемо производство. С инструменти, подпомагани от EDM, контролирано щамповане и систематична проверка, производителите могат да произвеждат миниатюрни метални компоненти, които отговарят на взискателните изисквания за електронно сглобяване.
Qiren комбинира прецизно проектиране на матрици, EDM обработка, щамповане и възможности за проверка, за да поддържа персонализирани проекти за електронни компоненти от разработването на инструментална екипировка до производството. Ако се снабдявате с метални компоненти с висока точност за конектори, автомобилна електроника, медицински устройства, комуникационно оборудване или други прецизни възли,свържете се с насза да обсъдим вашите чертежи, материали, допустими отклонения, производствен обем и персонализирани изисквания за щамповане.
